本实用新型属于浮法玻璃的制造技术领域，具体涉及一种浮法玻璃锡槽的玻璃带冷却降温装置。

背景技术：

浮法玻璃成型需经多个工艺阶段，在受水冷设备强化冷却阶段，玻璃产量大、厚度薄时降温困难。为降低成本，现有方法是增加锡槽空间水包冷却器数量，但存在问题，如减少操作空间、降低生产安全性、影响玻璃质量，还会因锡液氧化物沉积造成玻璃次品量增加。

发明内容：

设计一种冷却降温装置，本发明由锡液冷却器主体机构和固定支撑机构构成。锡液冷却器主体机构用 316L 不锈钢管一次折弯成型，分头部、水平支撑和尾部三段，头部喷镀氧化铝保护隔层。固定支撑机构包含多种部件，可实现装置的开合、竖向旋转及工作位和抬起位转换，方便安装和拆卸。该装置冷却效果好，能避免水包冷却器的弊端，有效提高玻璃光学和退火质量，还为提高玻璃拉引速度和产量创造空间。

附图说明：

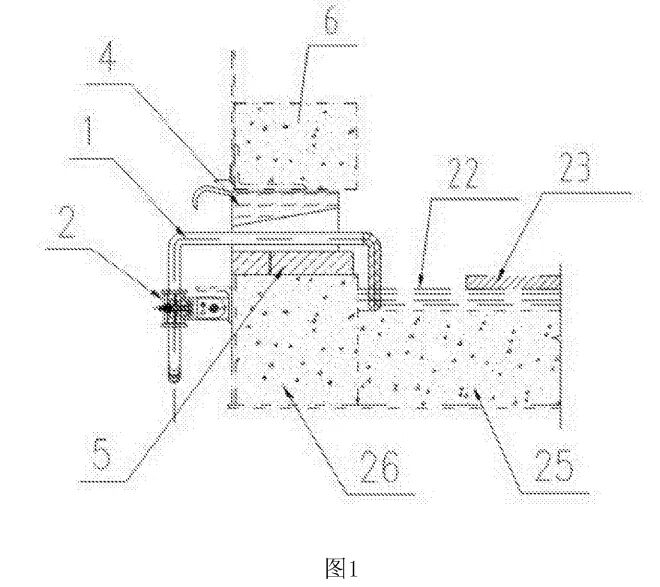

图1为本发明的结构示意图

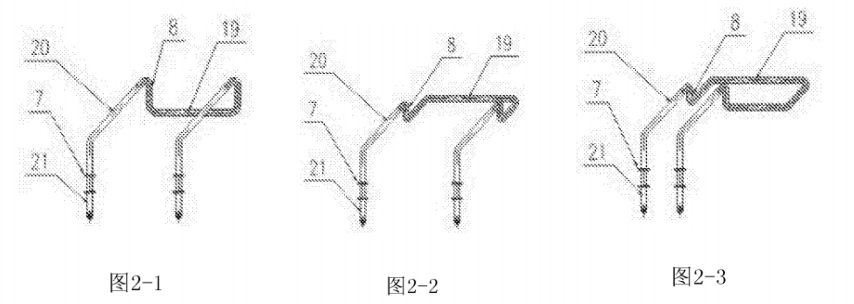

图2-1、图2-2、图2-3为本发明锡液冷却器主体机构的结构示意图

图中：1、锡液冷却器主体机构：2、固定支撑机构：3、观察窗边封;4、斜型特型边封；5、承托耐火砖：6、胸墙：7、定位卡圈：8、氧化铝保护隔层：9、固定式铰接板;10、顶杆随动式铰接板：11、焊接合页：12、卡管角钢：13、卡槽块：14、活结螺栓;15、蝶形螺母;16、竖向联结轴;17、水平联结旋转轴：18、限位杆：19、头部1段;20、水平支撑2段：21、尾部3段;22、锡液：23、玻璃带：24、冷却水：25、锡槽底砖：26、锡槽侧壁砖。
